Грязевик ТС-565
цена от
95 000 руб.

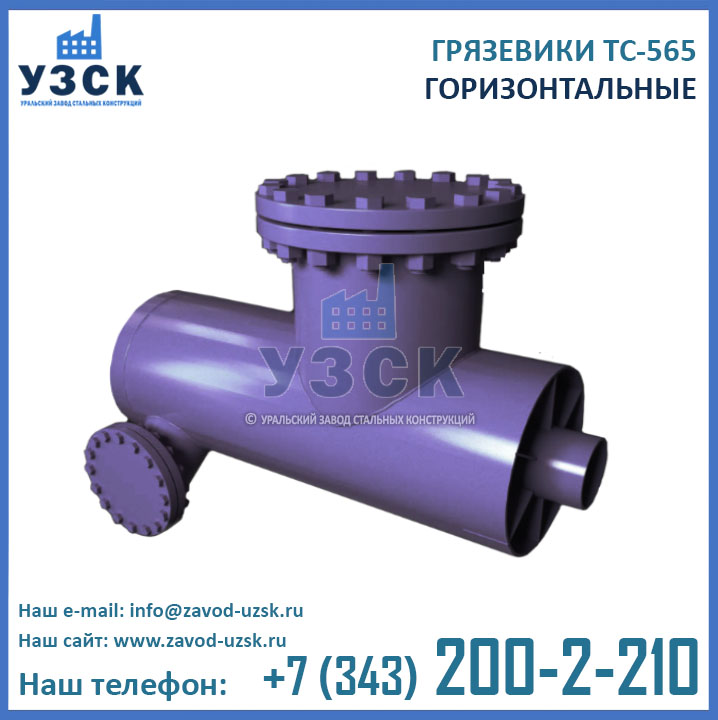

Грязевики ТС-565 представляют собой элементы трубопроводной арматуры, а именно фильтрующие устройства горизонтального исполнения для трубопроводов ГВС, ХВС и отопительных систем.
Грязевики горизонтальные используются для механической грубой очистки воды от различных примесей и загрязняющих частиц крупного размера, например, грата, окалины, песка и т.д. Отсекание взвешенных частиц происходит при помощи фильтрующего элемента из нержавеющей сетки. Размер отсекаемых включений зависит от размера ячейки сетки. В зависимости от необходимой тонкости фильтрации мы можем изготовить грязевики с фильтроэлементом, имеющим любые размеры ячеек сетки.
Другие наименования данной продукции, которые вы можете встретить: грязевики горизонтальные ГГ, грязевики ТС 565.00.000, горизонтальные грязевики по серии 5.903-13. Альбом ТС-565 представлен грязевиками Ду 150 – Ду 400 мм (диаметр условного прохода).
Типоразмеры грязевиков ТС-565 серия 5.903-13 вып. 5 и их основные технические параметры
Типоразмер | Ру МПа (бар) | Производительность т/ч | Ду мм | Диаметр корпуса мм | Длина мм |
Грязевик ТС-565.00.000 | 2,5 (25) | 89 | 150 | 426 | 1082 |
Грязевик ТС-565.00.000-01 | 2,5 (25) | 158 | 200 | 426 | 1390 |
Грязевик ТС-565.00.000-02 | 2,5 (25) | 247,3 | 250 | 426 | 1485 |
Грязевик ТС-565.00.000-03 | 2,5 (25) | 356 | 300 | 480 | 1535 |
Грязевик ТС-565.00.000-04 | 2,5 (25) | 484,6 | 350 | 530 | 1625 |
Грязевик ТС-565.00.000-05 | 2,5 (25) | 633 | 400 | 530 | 1944 |
Грязевик ТС-565.00.000-06 | 1,6 (16) | 89 | 150 | 426 | 1300 |
Грязевик ТС-565.00.000-07 | 1,6 (16) | 158 | 200 | 426 | 1465 |
Грязевик ТС-565.00.000-08 | 1,6 (16) | 247,3 | 250 | 426 | 1390 |
Грязевик ТС-565.00.000-09 | 1,6 (16) | 356 | 300 | 480 | 1780 |
Грязевик ТС-565.00.000-10 | 1,6 (16) | 484,6 | 350 | 530 | 1750 |
Грязевик ТС-565.00.000-11 | 1,6 (16) | 633 | 400 | 530 | 2050 |
Грязевик ТС-565.00.000-12 | 1,0 (16) | 89 | 150 | 426 | 1300 |
Грязевик ТС-565.00.000-13 | 1,0 (16) | 158 | 200 | 426 | 1280 |
Грязевик ТС-565.00.000-14 | 1,0 (16) | 247,3 | 250 | 426 | 1300 |
Грязевик ТС-565.00.000-15 | 1,0 (16) | 356 | 300 | 480 | 1550 |
Грязевик ТС-565.00.000-16 | 1,0 (16) | 484,6 | 350 | 530 | 1740 |
Грязевик ТС-565.00.000-17 | 1,0 (16) | 633 | 400 | 530 | 2060 |
Конструктивные и эксплуатационные особенности грязевиков ТС-565

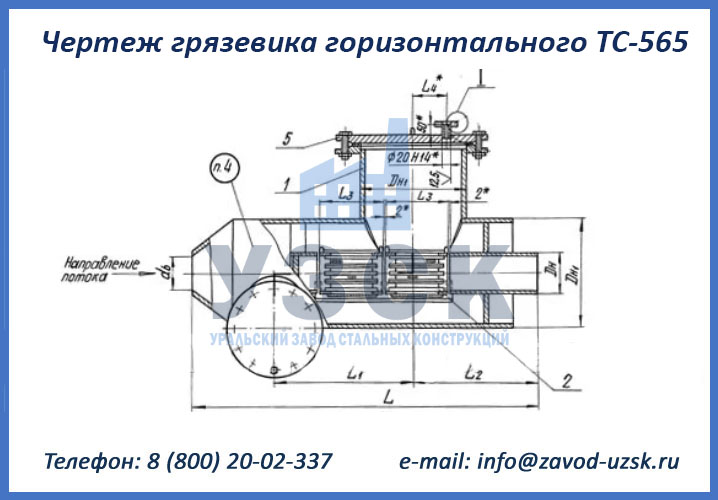

Грязевик ТС-565 отличается простотой конструкции. Изготовление грязевиков ТС 565 осуществляется по серии 5.903-13 выпуск 5. Возможно производство горизонтальных грязевиков по вашим индивидуальным размерам и чертежам.
Материал изготовления корпуса грязевика и других конструктивных элементов, кроме фильтроэлемента, — углеродистая сталь ст3 или ст20. В случае установки грязевиков в условиях низких температур, возможно изготовление устройств из низколегированной стали 09Г2С. При наличии в составе рабочей среды агрессивных веществ, корпус изготавливается из нержавеющей стали 12Х18Н10Т. Фильтрующий элемент изготавливается из сетки из нержавеющей стали во всех случаях. Для изготовления корпуса грязевика используется обечайка из листовой стали, либо труба соответствующего диаметра.
В соответствии с серией 5.903-13 выпуск 5 грязевик ТС 565 для присоединения к трубопроводу оборудован патрубками под приварку. Для удобства монтажа и при необходимости частого разбора трубопроводной системы, возможно изготовление грязевиков ТС-565 с фланцевым присоединением.
В зависимости от модели грязевика, устройство может выдерживать давление до 10 кгс/см2 (1,0 МПа), до 16 кгс/см2 (1,6 МПа) или до 25 кгс/см2 (2,5 МПа).
Производитель грязевиков ТС-565
Непосредственным производителем грязевиков ТС-565.00.000 является ООО «УЗСК» (Уральский завод стальных конструкций). В своем составе мы имеем собственную лабораторию неразрушающего контроля и конструкторское бюро.
Силами лаборатории НК мы проводим входной контроль всех поступающих материалов и комплектующих, а также контроль качества сварных соединений в процессе производства изделий. Готовые горизонтальные грязевики ТС-565, как и любая другая продукция нашего производства, подвергаются гидравлическим испытаниям пробным давлением на аттестованном гидростенде нашего завода.
Наличие конструкторского отдела в лице квалифицированных специалистов с профильным образованием позволяет нам модернизировать конструкцию горизонтальных грязевиков и находить новые технические решения, упрощающие процессы монтажа и эксплуатации оборудования без ухудшения качественных характеристик. Также мы осуществляем изготовление нестандартных грязевиков. В случае, если вам не подходит типовая продукция, мы подготовим рабочие чертежи и рабочую документацию по вашему техническому заданию.
Сварочное оборудование, а также технология сварки нашего завода имеют сертификаты НАКС, сварщики также прошли аттестацию в НАКС. Грязевики ГГ нашего производства не имеют непроваров. Качественное сырье и комплектующие в тандеме с работой квалифицированных специалистов по производству горизонтальных грязевиков позволяет применять грязевики ТС-565 нашего производства на системах трубопроводов без риска протечек и возникновения внештатных ситуаций.
